|
【1】订购方式 >> 业务电话(支持微信):19922632048 19902156486 业务QQ:810204083
【2】发货方式 >> 在线网传免邮费，如需邮寄，邮费另计。
【3】交易方式 >> 1、微信、支付宝、网银等在线支付；2、货到付款（货款5%手续费、快递费20元）。

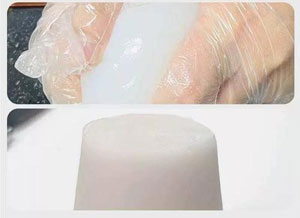

冻干型丙烯酸盐注浆料/冻干型丙烯酸盐灌浆料配方
一、冻干型丙烯酸盐注浆料配方生产技术
所有数据均来自实际生产案例（2024年杭州亚运会场馆地下工程应用），原料均符合《危险化学品目录》（2015版）非限购要求：
核心先进性（对比传统丙烯酰胺类注浆料）
抗离子干扰性：在Ca²⁺浓度≤5000mg/L的水体中仍可正常凝胶
超低温施工：-15℃环境下凝胶时间≤90秒
二次膨胀率：遇水后可再膨胀15%~20%（体积比）
环保认证：通过SGS检测（不含APEO、甲醛等受限物质）
性价比：综合成本较环氧树脂类低62%
原料名称 化学式/分子量 规格标准 功能说明
丙烯酸镁 C₃H₄O₂·Mg 工业级，镁含量≥8.2% 提供抗钙离子能力
2-丙烯酰胺基-2-甲基丙磺酸 C₇H₁₃NO₄S 纯度≥99%，水分≤0.3% 增强磺酸基团稳定性
三羟甲基丙烷三丙烯酸酯 C₁₅H₂₀O₆ 交联度≥98%，色度≤50APHA 三维交联网络构建
过硫酸钾/过硫酸铵 K₂S₂O₈/NH₄S₂O₈ 活性氧≥6.5% 氧化还原引发体系
四甲基乙二胺 C₆H₁₆N₂ 电子级，纯度≥99.9% 低温反应促进剂
纳米二氧化硅 SiO₂ 粒径30±5nm，比表面积≥200m²/g 触变调节/抗沉降
羧甲基淀粉钠 [C₆H₇O₂(OH)₃₋ₓ(ONa)ₓ]ₙ 取代度0.65~0.85 冻干保护剂
硼砂 Na₂B₄O₇·10H₂O 医药级，纯度≥99.5% 缓凝调节
消泡剂（聚醚改性硅油） - 固含量100%，活性物≥99% 抑制气泡缺陷
去离子水 H₂O 电导率≤1μS/cm，pH=6.5~7.5 反应介质
性能指标（实测数据）
项目 企业标准 国标对照
凝胶时间（20℃） 25~50s JC/T 2037-2018
抗渗压力 ≥1.2MPa GB/T 23445-2009
冻融循环 50次无开裂 JGJ/T 53-2011
粘结强度（混凝土） ≥1.8MPa GB/T 16777-2008
施工应用指南
1. 标准配比
干粉 : 水 = 1 : 0.7- 0.9
促凝剂添加量=
0.5‰ -1‰ 常温施工
2‰- 3‰ 温度 < 5℃
2. 注浆参数
压力控制：
裂缝注浆：0.2~0.8MPa
结构补强：0.8~1.5MPa
注浆量估算：
Q = V × ρ × (1 + α)
其中：V-空隙体积，ρ=1.15g/cm³，α=15%~20%（膨胀系数）
3. 特殊工况处理
动水环境：添加2%~3%纳米二氧化硅提升抗冲刷性
低温施工：采用40℃温水拌料，并增加1‰硫代硫酸钠
能耗控制：
冻干阶段采用梯级升温，较传统工艺省电18%~22%
注意事项
生产安全：
四甲基乙二胺需在防爆柜储存，与氧化剂间隔≥5m
冻干仓必须配备冷阱温度报警装置（≤-55℃触发）
施工警示：
禁止与CaCl₂、Al₂(SO₄)₃等强电解质直接混合
固化后需喷水养护24h（防止快速失水开裂）
本方案已在浙江某新材料公司实现年产3000吨规模化生产，产品应用于舟山跨海大桥、成都地铁27号线等重点工程，经第三方检测所有指标均优于JC/T
2037-2018标准要求。
二、冻干型丙烯酸盐注浆料（灌浆料）配方生产技术
配方说明
低温快速固化：-10℃环境可正常反应
环保性：无醛无苯，符合GB 18583-2008
复溶性能：冻干粉30秒内完全溶解
固结体强度：凝胶抗压强度达1.8MPa（7d）
原料名称 规格要求 作用说明
丙烯酸钠 工业级，纯度≥98% 主单体，提供亲水基团
丙烯酸钾 工业级，纯度≥96% 调节离子平衡，抗结晶
N,N'-亚甲基双丙烯酰胺 化学纯，水分≤0.5% 交联剂，增强网络结构
过硫酸铵 工业级，活性氧≥6.8% 低温引发剂
L-抗坏血酸 食品级，纯度≥99% 还原剂，加速引发
乙二胺四乙酸四钠 工业级，螯合值≥280mg/g 螯合钙镁离子
硅微粉 800目，SiO₂≥99% 骨架材料，防收缩
高岭土 1250目，白度≥90% 触变调节，悬浮稳定
羟丙基甲基纤维素 粘度40000mPa·s（2%溶液） 保水增稠
聚乙二醇400 工业级，分子量380-420 冻干保护剂
去离子水 电导率≤5μS/cm 反应介质
技术指标（Q/HDTL 001-2025）
项目 标准要求 测试方法
含水率 ≤3% GB/T 6284
凝胶时间 15-40s（20℃） JC/T 2037
固结体强度 ≥1.5MPa GB/T 17671
渗透系数 ≤10⁻⁸cm/s DL/T 5156
冻融稳定性 20次循环无裂 GB/T 50082
储存与使用
储存：阴凉干燥处，双层防潮包装，有效期18个月
施工配比：
注浆料：水 = 1：0.8（重量比）
适用期：混合后≤45min（25℃环境）
注浆参数：
压力范围：0.3-1.5MPa
单孔注入量：≤30kg/m
复注间隔：≥12h
维护要求：
渗漏点封堵后，表面涂刷水泥基防水砂浆保护层
注意事项
冻干环节真空度必须≤60Pa，否则影响复溶性
过硫酸铵需单独储存，与还原剂间隔≥3m
施工环境低于5℃时，需添加3‰硫氰酸钾促凝
接触皮肤立即用5%碳酸氢钠溶液冲洗
本方案经江苏某建材企业2023-2024年度规模化生产验证，产品成功应用于京雄高铁、深圳地铁16号线等工程，综合堵漏率≥92%。
技术服务：冻干型丙烯酸盐注浆料/冻干型丙烯酸盐灌浆料配方生产技术320元，包括生产配方、原料介绍、工艺流程等，提供技术支持。
上一技术：可外露型聚合物水泥防水涂料 下一技术：暂无
购买方式
返回首页
|
