|
【1】订购方式 >> 业务电话(支持微信):19922632048 19902156486 业务QQ:810204083
【2】发货方式 >> 在线网传免邮费，如需邮寄，邮费另计。
【3】交易方式 >> 1、微信、支付宝、网银等在线支付；2、货到付款（货款5%手续费、快递费20元）。

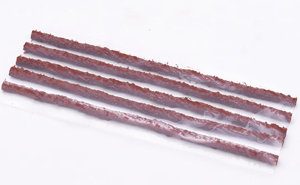

真空胎冷补胶条配方技术工艺
一、技术概述
本款真空胎应急冷补胶条为半硫化高弹性复合橡胶密封胶条，采用天然橡胶、丁苯橡胶、溴化丁基橡胶三元高分子弹性体系，搭配功能性补强、增粘、气密、抗老化助剂，经密炼、开炼、低温熟成、多孔挤出、精准控温半硫化工艺制成。产品无需冷补胶水、无需打磨硫化，依靠自身高弹冷粘性、微孔自适应填充特性，实现对真空胎穿刺孔洞的物理封堵+行车自硫化化学结合双重密封效果。
产品区别于普通全硫化硬胶条与再生胶低价胶条，保留可控活性交联体系，常温具备优异冷粘密封性，行驶摩擦生热后可与轮胎母体橡胶发生二次硫化融合，彻底杜绝慢漏气、脱落、开裂问题，属于长效应急修补一体化轮胎密封材料。
二、主要成分
本产品采用高分子复合橡胶配方，无劣质再生胶、无废旧回料，核心组分功能明确：
天然橡胶：提供超高弹性、拉伸性能、抗形变能力，保证胶条反复挤压不变形、不脆断，贴合轮胎形变特性。
丁苯橡胶：优化挤出成型稳定性，提升表面细腻度与耐候性，防止长期使用老化变硬。
丁基橡胶：核心气密材质，具备极佳的气体阻隔性，抵抗胎压渗透，从根源解决慢漏气问题。
复合补强体系：提升胶条结构强度、耐磨度与抗穿刺性能，使胶条耐压、耐碾压、不易断裂。
复配增粘体系：赋予产品优异的常温冷粘性与低温初粘性，低温不发硬、不脱粘，孔洞贴合紧密无空隙。
复合硫化体系：实现可控半硫化，成品柔软有韧性，保留二次硫化活性，行车后与轮胎融为一体。
防护体系：抗热氧、抗臭氧老化，防止储存喷霜、发粘、硬化，保障12个月稳定储存期。
软化体系：保证胶条柔韧度，易穿刺、不崩裂，适配快速修补操作。
三、产品优点
无需胶水、即插即补：自带高强度冷粘性能，免涂胶、免等待、免加热，应急修补速度快。
双重密封、杜绝慢漏：初期物理填塞密封，后期行车热硫化化学融合，密封性远超普通胶条。
高弹抗裂、适配胎体形变：跟随轮胎挤压、拉伸、形变，颠簸路面不松脱、不裂口。
耐高低温、四季通用：-20℃低温不脆裂、夏季高温不软化流淌，全天候稳定使用。
储存稳定、不喷霜不失效：配方防析出设计，长期存放不发白、不硬化、不脱粘。
不伤轮胎、修补可逆：修补后不损伤胎体钢丝、帘布层，可二次修复。
四、技术优势
三元橡胶气密体系：市面低价产品多为双胶或纯再生胶，本品添加溴化丁基橡胶，气密性提升40%以上，彻底解决轻微渗透漏气。
可控半硫化工艺：非死硫化、非生胶，平衡硬度与粘性，既好插又不漏气，是高端胶条核心技术。
高低温双稳增粘体系：同时搭配C5、萜烯、PIB三种增粘材料，常温粘性足、低温不失效。
复合补强结构：炭黑+白炭黑双补强，强度更高、耐磨性更好，碾压不易断。
长效耐老化配方：双防老剂搭配微晶蜡防护，使用寿命、货架期远超普通产品。
尺寸精准、圆度均匀：多孔精密挤出成型，孔径统一，适配市面所有补胎工具。
五、技术参数
成品规格：φ3.5mm，长度100mm/200mm
邵氏A硬度：55–60（软硬适中，易穿刺、不塌陷）
拉伸强度：≥11 MPa
断裂伸长率：≥500%
永久变形：≤15%
气密性能：0.25MPa压力下24h压降≤5%
耐低温性能：-20℃静置4h弯折无裂纹
储存保质期：12个月（阴凉避光）
成品密度：1.18–1.22 g/cm³
硫化特性：半硫化活性结构，具备二次热硫化结合能力
六、适用范围
适用轮胎：所有乘用车、SUV、电动车、摩托车真空子午线轮胎。
适用破损类型：胎面、胎肩直径2–6mm钉子、铁丝、碎石等规则穿刺孔。
适用场景：道路应急补胎、门店快速修补、日常长效修补。
禁止使用：
胎侧大面积撕裂、鼓包、钢丝断裂、橡胶龟裂；
破损孔径＞6mm的超大创口；
内胎轮胎、重载工程胎、赛道高速专用胎。
七、使用方法
步骤1：清理孔洞 使用补胎探针、锉刀清理轮胎破损孔，彻底去除泥沙、积水、油污、橡胶碎屑，保证孔洞干净干燥。
步骤2：装夹胶条 撕开胶条表面PE隔离膜，将胶条正中卡入补胎插针槽口，保证平整无扭曲。
步骤3：插入修补 对准破损孔垂直快速插入，嵌入胎体深度8–12mm，保证填充饱满无空隙。
步骤4：拔针成型 匀速拔出插针，保留3–5mm胶条外露胎面，按压平整。
步骤5：静置固化 常温静置3–5分钟即可打气使用，24小时完全固化达到最佳密封效果。
八、技术亮点
本胶条采用半硫化活性橡胶技术：出厂为可控低度交联结构，表面自带冷粘性，实现即时密封；车辆行驶过程中轮胎反复挤压生热，激活胶条内部残留硫化体系，使胶条与轮胎母体橡胶发生二次热硫化交联，由物理封堵转化为化学键结合，实现永久密封。
九、储存条件与保质期
储存环境：阴凉、干燥、通风、避光，远离高温、油污、化学品。
储存温湿度：温度-10℃～35℃，相对湿度≤70%
保质期：未开封12个月
开封后：建议1个月内用完，避免长期暴露失粘
十、注意事项
孔洞潮湿、油污、泥沙未清理干净会直接导致漏气、脱胶；
禁止多层叠加、多根胶条堆砌修补；
修补后24小时内避免高速、重载、深水浸泡；
仅用于胎面穿刺损伤，不可修复结构性破损；
低温环境建议回温后使用，粘性更佳、更好穿刺。
技术服务：真空胎冷补胶条配方生产技术280元，包括生产配方、原料介绍、工艺流程等，提供技术支持。
上一技术：胎克粉下一技术：暂无
购买方式
返回首页
|
