无渣磷化液配方生产技术_轻工金工

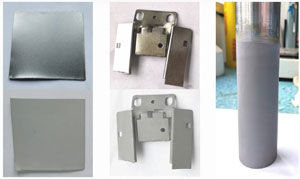

技术简介：无渣磷化液是适用于钢铁表面涂装前的常温锌系磷化处理液，可在短时间内形成一层结晶细致紧密的磷化膜，膜呈浅灰色，磷化膜细腻、光滑，耐蚀性好，磷化膜与金属基体附着力强，无挂灰，磷化处理过程中无沉渣。本品室温操作(15-40℃ )，无须加热，减少能耗，使用寿命长，操作范围宽、综合成本低，不但降低了磷化液中有效成分因沉渣造成的浪费，而且工人无须打捞沉渣，节约工时，提高生产效率，减少劳动强度。主要适用于钢铁制品涂装前的磷化处理，以提高涂层结合力，如汽车制造、钢门钢窗、仪器仪表外壳、家用电器外壳等及各种钢铁构件的产品制造过程中的喷漆、电泳涂装或粉末静电喷涂。

无渣磷化液是专为钢铁表面涂装前处理设计的常温锌系磷化液，具有以下核心优势：
常温操作 (15-40℃)，无需加热，节省能源
成膜快速 (10-15 分钟)，膜层致密均匀 (2-4μm)
无沉渣产生，工作液澄清透明，半年无需倒槽
膜层附着力强，耐蚀性好 (3% NaCl 浸泡> 1.5h)
综合成本低，操作简便，提高生产效率

应用领域：汽车制造、钢门窗、仪器仪表外壳、家电外壳及各类钢铁构件的涂装前处理。

技术核心：抑制 Fe³⁺形成，促进 Zn₂Fe (PO₄)₂・4H₂O 优质磷化膜生成，实现 "无渣、高效、节能、环保" 的磷化处理效果。

特性：常温操作、膜层细腻光滑、无沉渣
配方成分：氧化锌、磷酸、硝酸镍、络合剂、促进剂等组成
外观气味：A:淡绿色透明液体，无明显气味B:淡黄色透明液体，无明显气味

理化指标
参数 A 剂 B 剂工作液
外观淡绿色透明淡黄色透明澄清透明
比重 1.15-1.25 1.00-1.05 1.02-1.05
pH 值 1.0-2.0 8.0-9.0 2.5-3.5
总酸度 - - 18-22 点
游离酸度 - - 0.8-1.6 点
促进剂度数 - - 2-4 点

工艺流程与参数
推荐工艺流程：
脱脂除油 → 溢流水洗 → 除锈 → 中和水洗 → 溢流水洗 → 表调(40℃,1-2min) → 磷化(常温,10-15min) → 水洗 → 烘干(可选) → 后续涂装
注：无油无锈工件可省略相应步骤。
关键工艺参数：
表调：40℃，1-2 分钟，使用胶体钛盐表调剂
磷化：常温 (15-40℃)，10-15 分钟，浸泡方式
搅拌：轻微晃动工件，排除气袋，提高磷化均匀性

槽液管理要点
1. 日常检测与调整
总酸度：18-22 点，每添加 3kg A 剂，总酸度上升约 1 点
游离酸度：0.8-1.6 点，高时用碳酸钠溶液调节，低时补加 A 剂
促进剂度数：2-4 点，每添加 1.3-1.5L B 剂，上升 1 点
pH 值：2.5-3.5，偏离时用 A 剂或碳酸钠调整
2. 维护要点
定期捞出液面浮油，保持槽液清洁
水洗槽定期换水，防止杂质带入磷化槽
避免 Cl⁻、SO₄²⁻等有害离子进入槽液
控制处理负荷：单位时间处理面积 (m²)/ 槽液体积 (L)≥1:400
当铁含量过高 (>2.5g/L) 时，部分更新槽液

质量控制标准
检测项目性能指标测试标准
磷化膜外观灰色、结晶致密均匀 GB/T 6807-2001
膜厚 2-4μm GB/T 6807-2001
膜重 2-5g/m² GB/T 6807-2001
耐蚀性 3% NaCl 浸泡 > 1.5h 无锈蚀 GB/T 6807-2001
附着力与涂层配套 0 级，抗冲击 > 50kg・cm² GB/T 9286-2021

注意事项
安全防护：操作时戴耐酸手套、防护眼镜，避免皮肤接触药液
工件预处理：确保彻底除油除锈，否则影响磷化质量
温度影响：温度低时 (15℃以下)，适当提高总酸度 (至 20-22 点) 和延长处理时间 (至 15-20 分钟)
磷化后处理：磷化后尽快进行后续涂装，避免工件返锈
槽液更换：正常使用下，槽液可连续使用半年以上无需倒槽，只需定期补充 A、B 剂

优势对比
与传统磷化液相比的优势：
对比项传统磷化液无渣磷化液
沉渣情况大量沉渣，需定期打捞 (3-5 天 / 次) 几乎无沉渣，半年无需倒槽
能耗需加热 (40-60℃) 常温操作，节约能源
成膜速度 15-30 分钟 10-15 分钟，效率提高 50%
膜层质量结晶较粗，均匀性差结晶细致，均匀光滑
综合成本高 (能耗 + 人工 + 原料浪费) 低 (节能 + 省工 + 原料利用率高)

无渣磷化液通过优化配方组成(采用硫酸羟胺替代传统亚硝酸盐促进剂) 和精确工艺控制，实现了常温无渣磷化，解决了传统磷化液沉渣多、能耗高、成本大的问题，是钢铁表面涂装前处理的理想选择。

技术服务：无渣磷化液技术资料费：280元，包括生产配方、工艺流程、使用方法、性能指标等，提供技术支持。

上一技术：碱性铜光亮清洗剂

下一技术：光刻胶去胶液

购买方式返回首页
