铝合金无氟洗白剂配方技术工艺_轻工金工

技术简介
铝合金无氟洗白剂是一款专为铝合金表面精细化洗白处理研发的环保型专用化学品，核心定位为替代传统含氟、含强腐蚀性酸类洗白剂，解决传统工艺中环保隐患、工件损伤、操作风险等行业痛点，适用于工业规模化生产中对铝合金表面质量、尺寸精度及环保合规性有较高要求的场景，尤其适配1系、3系、5系等常用铝合金的表面预处理，为后续电镀、阳极氧化、涂装等工序提供优质基底。

一、产品定位
随着环保政策趋严及工业制造精细化需求提升，传统铝合金洗白工艺中常用的含氟（氢氟酸等）、含强氧化剂（双氧水等）、含挥发性强酸（浓硝酸、浓盐酸、浓硫酸等）化学品，已难以满足环保合规及工件精度要求——含氟试剂易导致铝合金出现晶间腐蚀、点蚀、渗氢脆化等缺陷，且氟残留会影响后续工序的附着力，含氟废水处理难度大、成本高；强腐蚀性酸类试剂蚀刻量高，易破坏工件尺寸精度，同时挥发的酸雾会污染作业环境、威胁操作人员安全。
本铝合金无氟洗白剂基于“温和蚀刻、络合稳定、环保安全”的核心技术理念，通过酸性物质组合物与络合剂的协同作用，实现铝合金表面杂质、切削碎屑及轻微缺陷的高效去除，在保证洗白效果的同时，彻底摒弃氟、卤素、氨氮、强氧化剂等有害成分，兼顾环保性、安全性与工件保护，填补了环保型铝合金洗白剂的应用空白。

二、技术优势
（一）无氟环保，合规性突出
产品核心优势为完全无氟、无卤素、无氨氮，不含浓硝酸、浓盐酸、浓硫酸、氢氟酸、双氧水等危险化学品，从源头杜绝氟离子带来的各类隐患，同时避免了强腐蚀性物质的使用。使用过程中无酸雾挥发，有效改善作业环境，降低空气污染物排放；废水不含氟化物，无需复杂的含氟废水处理工艺，仅需简单中和絮凝即可达到排放要求，大幅简化废水处理流程、降低处理成本，完全符合当前工业环保合规标准。
（二）温和蚀刻，保护工件精度
采用温和型酸性物质组合物，搭配高效缓蚀、络合体系，对铝合金基体的蚀刻量极低，能最大限度减少铝损耗，有效保持工件原有的尺寸精度，解决传统洗白剂蚀刻过量导致的工件变形、尺寸偏差等问题。同时，络合剂可快速络合反应过程中产生的铝离子，防止铝离子在工件表面沉积，避免出现挂灰、返黑、返黄等现象，确保工件表面一致性。
（三）洗白效果优异，适配后续工序

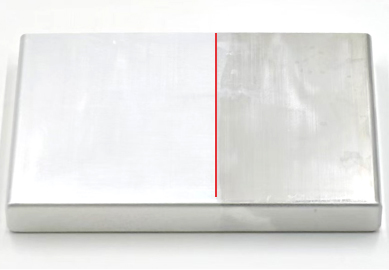

经本品处理后的铝合金工件，表面可形成均匀、细腻的雾白形貌，白度均匀一致，无明显色差、无划痕、无残留，表面平整度高、附着力强，能有效提升后续电镀、阳极氧化、涂装等工序的结合力，避免出现涂层脱落、镀层起皮等问题，为后续加工提供稳定、优质的表面基底，广泛适用于精密铝合金零部件、五金件、型材等产品的表面处理。
（四）操作安全，使用成本低
产品为弱酸性体系，无刺激性气味，操作安全性高，无需专业的高危化学品操作资质，可降低操作人员的安全风险，同时简化配制、储存、运输及使用过程中的安全管控流程。产品消耗少，使用寿命长，铝离子容忍度高，槽液可通过补加原液持续循环使用，无需频繁更换，大幅降低企业的使用成本和物料损耗。
（五）适应性强，针对性突出
产品适配多系铝合金的洗白处理，尤其对1系（纯铝）、3系（铝锰合金）、5系（铝镁合金）铝合金的洗白效果最佳，能满足不同材质铝合金的表面处理需求；同时明确规避不适配场景，不适合压铸铝（铝硅合金）及高硅、高铜铝合金的洗白处理，可有效避免因材质不适配导致的处理失败，提升工艺稳定性。

三、产品理化指标
外观气味：无色透明液体，无刺激性气味，无明显异味，便于观察配制及使用状态。
比重（25℃）：1.20-1.30g/cm³，体系稳定，不易分层、沉淀。
pH值：1.5±0.5，弱酸性体系，温和蚀刻，对设备及工件腐蚀性低。
溶解性：与水任意比例混溶，无沉淀、无分层，配制便捷。
环保指标：无氟、无卤素、无氨氮、无硝酸根、无双氧水，符合工业环保标准。
稳定性：常温密封储存条件下，保质期≥6个月，不易变质、失效。

四、配方体系
本品由酸性物质组合物、络合剂、润湿剂、缓蚀剂、稳定剂及去离子水等组分科学复配而成，各组分协同作用，实现温和洗白、环保安全的核心效果，具体组分功能如下：
酸性物质组合物：采用羟基乙酸与苹果酸复配体系，温和提供洗白活性，实现铝合金表面轻微蚀刻，去除表面杂质及缺陷，无强挥发、无强腐蚀，避免对基体造成损伤。
络合剂：采用葡萄糖酸钠与有机膦酸盐（ATMP/HEDP）复配，高效络合反应过程中产生的铝离子，防止铝离子沉积，避免挂灰、返黑、返黄，同时提升槽液寿命，提高铝离子容忍度。
润湿剂：采用低泡异构醇聚氧乙烯醚，降低体系表面张力，使洗白剂均匀润湿工件表面，消除处理死角，避免出现局部洗白不均、水印等问题。
缓蚀剂：添加硫脲衍生物或苯并三氮唑（BTA），抑制铝合金基体的过腐蚀，降低蚀刻量，保护工件尺寸精度，同时提升表面平整度。
稳定剂：添加乙二醇等组分，抑制酸雾挥发，稳定体系性能，延长产品及槽液的使用寿命，确保洗白效果的一致性。
去离子水：作为溶剂，确保各组分充分溶解，避免杂质影响洗白效果及产品稳定性，要求电导率＜10μs/cm。

五、使用工艺
（一）推荐工艺流程
工件除油脱脂 → 清水漂洗 → 本品1:1兑水稀释配制工作液 → 20-50℃浸泡2-10分钟 → 纯水洗 → 烘干/风干 → 后续工序（电镀、阳极氧化、涂装等）。
（二）关键操作要点
前处理：工件必须先经过彻底的除油脱脂处理，去除表面油污、粉尘、氧化皮等杂质，否则会影响洗白效果，导致表面出现花斑、洗白不均等问题。
工作液配制：采用1:1比例兑水稀释，搅拌均匀后使用，建议使用去离子水配制，避免自来水杂质影响槽液稳定性及洗白效果。
处理条件：工作温度控制在20-50℃，温度偏低时，可适当延长处理时间；温度偏高时，需缩短处理时间，防止工件过腐蚀。处理方式为浸泡，确保工件完全浸没在工作液中，避免局部未处理到位。
后处理：工件处理完成后，需用流动清水充分漂洗，再用纯水漂洗一次，避免工作液残留，随后烘干或风干，防止水分残留导致表面氧化、返黄。

六、适用范围与不适用场景
（一）适用范围
主要适用于1系（纯铝）、3系（铝锰合金）、5系（铝镁合金）铝合金的表面洗白处理，涵盖精密铝合金零部件、五金配件、铝型材、铝制器皿等产品，可满足工业规模化生产及精细化表面处理需求，适配后续电镀、阳极氧化、涂装等工序。
（二）不适用场景
1. 压铸铝（铝硅合金）：压铸铝含硅量高，本品处理易出现点蚀、发黑等现象，无法达到理想洗白效果；
2. 高硅、高铜铝合金：此类铝合金成分复杂，易与洗白剂发生异常反应，导致表面缺陷，需提前进行小样测试确认；
3. 对表面光泽度有镜面要求的工件：本品处理后为雾白外观，不适用于需要镜面光亮效果的场景。

七、安全与储存要求
（一）安全注意事项
本品呈弱酸性，操作时需佩戴橡胶手套、护目镜等防护用品，避免直接接触皮肤、眼睛，若不慎接触，需立即用大量清水冲洗15分钟以上，必要时就医。
禁止与强碱、强氧化剂、含氟化学品及其他易燃易爆物品混用，避免发生化学反应，产生安全隐患。
操作现场需保持通风良好，避免长时间密闭操作，防止少量挥发性组分积聚。
废水处理：使用后的废水需调节pH值至6-9，加入絮凝剂沉淀后，方可排放，符合环保排放要求。
（二）储存要求
储存于阴凉、通风、干燥的库房，避免阳光暴晒、高温潮湿环境，密封保存，防止挥发、变质；储存容器采用PP/PE塑料容器，禁止使用铁、碳钢等金属容器；远离儿童及无关人员，做好安全警示标识；保质期6个月，过期后需进行小样测试，确认性能合格后方可使用。

八、技术应用
本铝合金无氟洗白剂通过核心技术升级，彻底解决了传统含氟洗白剂的环保隐患、工件损伤、操作风险等痛点，实现了“环保合规、温和安全、高效优质、成本可控”的多重目标。其应用不仅能提升铝合金工件的表面质量和尺寸精度，保障后续加工工序的稳定性，还能降低企业的环保处理成本、安全管控成本及物料消耗，助力企业实现绿色生产、精细化生产，适用于汽车零部件、电子电器、五金制品、铝型材加工等多个领域，具有广泛的工业应用前景和推广价值。

技术服务：铝合金无氟洗白剂配方生产技术280元，包括生产配方、原料介绍、工艺流程等，提供技术支持。

上一技术：锡铜组合件常温发黑剂

下一技术：铝材机加工腐蚀修复清洗剂

购买方式返回首页
